<ul id="86mes"></ul> 很多年前一些電源廠商多數都是在電源產品中使用被動PFC模塊。而PFC模塊是一個減少諧波電流，并且將非線性負載轉換成線性負載的過濾器，電容和電感所產生的功率因數則會向單位值跟近一些。所以下面我們就來說說主動PFC和被動PFC電路。被動PFC相對主動PFC，功率因數較低，并且被動PFC只適用于230V高壓電網，對于115V低壓電網，被動PFC還需要一個倍壓器以適應電網規格。不過，被動PFC比主動PFC的效能要高!

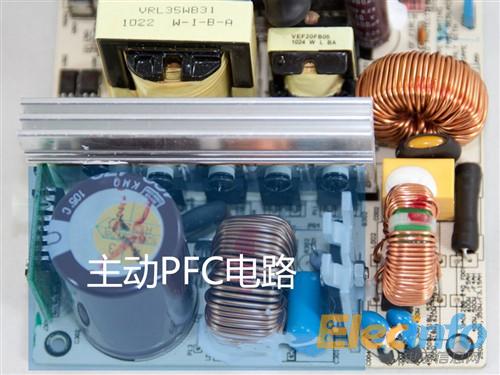

主動PC電路
主動PFC是一個通過PWM，也就是脈沖寬度調制控制電流波形的AC-DC整流器。最開始AC電壓通過整流橋整流。然后PWM觸發主動PFC電路中的MOSFET管，分離中間直流電壓到恒定脈沖序列。這些脈沖信號通過濾波電容，將相對平順的電流送到主開關電路。而在此之前，我們還會看到一個大個的電感線圈，而這個大電感可以對突然涌入的電流起到緩沖和梳理的作用，當然磁線圈也是電抗產生的重要元件。此外，在主動PFC電路中我們還會看到一個熱敏電阻，同樣是用來限制突然涌入的電流，特別是當電源通電以及啟動時。
